Segun http://es.wikipedia.org HDMI es "High-Definition Multimedia Interface o HDMI", (interfaz multimedia de alta definición), es una norma de audio y vídeo digital cifrado sin compresión apoyada por la industria para que sea el sustituto del euroconector.
http://es.wikipedia.org/wiki/HDMI
HDMI permite el uso de vídeo computarizado, mejorado o de alta definición, así como audio digital multicanal en un único cable. Es independiente de los varios estándares DTV como , DVB (-T,-S,-C), que no son más que encapsulaciones de datos del formato MPEG. Tras ser enviados a un descodificador, se obtienen los datos de vídeo sin comprimir, pudiendo ser de alta definición. Estos datos se codifican en formato TMDS para ser transmitidos digitalmente por medio de HDMI. HDMI incluye también 8 canales de audio digital sin compresión. A partir de la versión 1.2, HDMI puede utilizar hasta 8 canales de audio de un bit. El audio de 309 bit es el usado en los Super Audio CD.
El conector estándar de HDMI tipo A tiene 19 pines. Se ha definido también una versión de mayor resolución -tipo B-, pero su uso aún no se ha generalizado. El tipo B tiene 29 pines, permitiendo llevar un canal de vídeo expandido para pantallas de alta resolución. Este último fue diseñado para resoluciones más altas que las del formato 1080p, es decir, mayor tamaño de imagen.
Esto es creo lo mas importante para rescatar, el HDMI tipo A es compatible hacia atrás (para modelos de conectores anteriores, viejos) con un enlace simple DVI, usado por los monitores de ordenador y tarjetas gráficas modernas. Esto quiere decir que una fuente DVI puede conectarse a un monitor HDMI, o viceversa, por medio de un adaptador o cable adecuado, pero el audio y las características de control remoto HDMI no estarán disponibles. Además, sin el uso de HDCP, la calidad de vídeo y la resolución podrían ser degradadas artificialmente por la fuente de la señal para evitar al usuario final ver o, mayormente, copiar contenido protegido. El HDMI tipo B es, de forma similar, compatible hacia atrás con un enlace trial DVI..
Bueno en esta imagen tenemos el modelo del conector HDMI ensamblado en encapsulado inyectado plastico.
En la siguiente tabla se detalla la función de cada pin del conector, "pinout".
Como vemos este formato de señal es completamente digital por lo cual no puede conectarse a una interface de Video Componente (YPBPR) o Audio+Video (Video Compuesto, RCA) sino es a traves de un conversor, es decir necesitamos de un sistema converson entre medio de las dos interface para traspasar de un tipo de formato a otro.
La conversion hara posible la interconexion de las dos interfaces pero con, obviamente, perdida de resolucion y calidad de imagen.

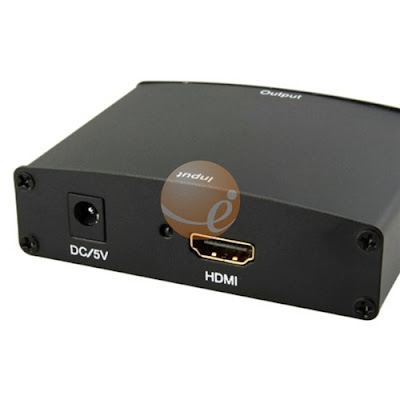

Este es un ejemplo de conversor necesario para este tipo de conexion.
Por lo cual, luego de investigar bastante, me he encontrado con ofertas de cables HDMI a RCA (ya sea video componente o video compuesto) los cuales no van a funcionar nunca.
Conclusion: si tienen algun TV medio viejo, y cuando digo viejo no me refiero de los '80 sino, simplemente que no tenga una entrada DVI o HDMI, por ejemplo algun TV con entrada Audio+Video (compuesto o componente, cualquiera de las dos) y quieran conectar su reluciente reproductor de video DVD, BlueRay o algun Decodificador de TV HD, no compren los cables HDMI a RCA porque no funcionan sin el CONVERSOR.
El conversor sitado en la imagen esta publicado en este sitio de Amazon.com por un costo de 50 u$s.
5 comentarios:
Tengo una cámara que sólo tiene salida de HDMI, pero la mesa con la que quiero trabajar para realizar y hacer streaming no tiene esa entrada (sólo tiene entrada BNC o s-video).
¿Cómo podría hacerlo? ¿También con un conversor?
Muchas gracias
Un saludo
Exactamente, S-VIdeo / Video Componente YPbPr / Video Compuesto, son señales analógicas. Por este motivo se usa un conversor, ya que HDMI es Digital Codificado sin compresión.
Un ejemplo es la señal que generaba una cinta (tape) de audio donde uno a partir del cabezal podía darle un tratamiento de amplificación y llevarlo a un altavoz reproduciendo la señal original de audio sin problemas. Mientras que la señal de una lente lectora de CD no podemos llevarla a un amplificador de audio sin antes hacer la conversión (recuperación) de la señal analógica de audio porque esta es digital, hay un tratamiento de codificado de la señal analógica a datos binarios (unos y ceros).
Saludos.
no s epodran crear unos audifonos con conector hdmi?? es que en lap me eh quedado corto de puertos usb y el conector normal de jack 3.5 esta frito
Qué tal. Disculpa, no sé si puedas ayudarme a resolver un pequeño problema, verás, tengo un TV Philips sin entradas RCA, así que tuve que comprar una caja de conversión Coaxial/RCA, de eso hace ya bastante tiempo, así es como he podido conectar DVD, Bluray, consolas de juego, etc. y no he tenido ningún problema. Ahora quise utilizarla como extensión de mi computadora, así que compré esa caja de conversión de la que hablas (HDMI/RCA), creí que funcionaria porque he visto tutoriales en donde logran proyectar la imagen de su PC o Laptop, pero en mi caso no fue así; cuando conecto el conversor a la TV se ven rayas verticales de colores y dice NTSC, después de eso sólo se ve la pantalla negra sin audio ni video. He intentado configurar en opciones de video desde la Laptop, pero al parecer no detecta "otra pantalla", no sé si tenga que ver con alguna opción de resolución, frecuencia, etc. O si de plano me tocó mala suerte y me enviaron un aparato que no sirve. He estado moviéndole, pero nada. He estado buscando por toda la red y no he encontrado nada tampoco, ¿sabes de qué se podría tratar? Bueno, de antemano agradezco el tiempo y la atención y espero que pudieras ayudarme. Saludos.
/Senior Behorck/ como va? un placer!. Al parecer el conversor HDMI/RCA que tienes emite una salida de video NTSC.
Si mal no entiendo lo que estás tratando de hacer es conectar la salida de la PC HDMI --> conversor HDMI/RCA ---> conversor RCA/coaxial ---> TV ??? esto es así?, si es así entonces:
Opción 1: verificar si el conversor que tienes no trae un selector para salida NTSC / PAL. Si es así probar con PAL.
Opción 2: verificar que el conversor RCA/coaxial no tiene un selector para salida NTSC / PAL. Si es así probar con PAL o NTSC.
Opción 3: verificar si el TV no tiene para selectar en las opciones entre modo de video PAL / NTSC, si es así conmutar a PAL o NTSC.
Conclusión!: los 2 conversores y el TV tienen que operar en el mismo modod PAL o NTSC.
Espero te sirva, aguardo respuetas!
Saludos.
